LD型濃相氣力輸送系統是一種既經濟又可靠的氣力輸送系統。該系統輸送灰氣比高，耗氣量少，輸送速度低，有效降低管道磨損。該系統主要由壓縮空氣氣源，LD型發送器、控制柜、輸送管、灰?guī)煳宕蟛糠帧?br />        一、壓縮空氣氣源：
       由空氣壓縮機、除油器、干燥器、儲氣罐及管道組成，主要為發送器及氣控元件提供高質量的壓縮空氣。

       二、發送器：
       接受除塵器及灰斗的飛灰，經流化后通過輸送管送至灰?guī)臁?br />        三、控制柜：
       以電腦集中控制各種機械元件動作，并附有手動操作機構。
       四、輸送管道：
       經實驗，輸送距離可達1300米，管路壽命可達20000小時以上。
       五、灰?guī)欤?br />        由灰?guī)毂倔w、布袋除塵器、壓力真空釋放閥、灰?guī)炝衔挥?jì)、卸灰設備等組成。

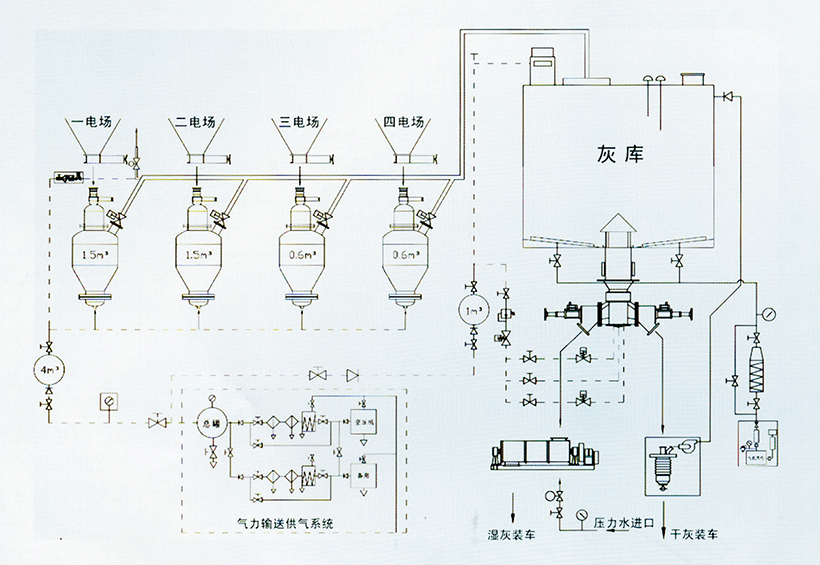

LD型濃相氣力輸送系統布置圖：



工藝流程說明：
       LD型正壓濃相發送器工作過程分為四個階段。
       1、進料階段
       進料閥打開，物料自由落入發送器內，當發送器內上升物料觸動料位計后，料位計發出料滿信號，進料閥自動關閉，完成進料過程。
       2、流化加壓階段
       進氣閥自動開啟．壓縮空氣進入發送器底部，擴散后穿過流化床，在物料充分流化的同時，發送器內氣壓上升。
       3、輸送階段
       當發送器內壓力達到一定值時，壓力傳感器發出信號，出料閥自動開啟，流化床上的物料流化加強，輸送開始，發送器內物料逐漸減少，此過程中流化床上的物料，始終處于邊流化邊輸送。
       4、吹掃階段
       當發送器內物料輸送完畢，壓力下降到管道阻力時，指示燈發出信號，通氣延續一定時間，壓縮空氣清掃管路，然后進氣閥關閉，間隔一定時間，關閉出料閥，打開進料閥，完成一次輸送循環。

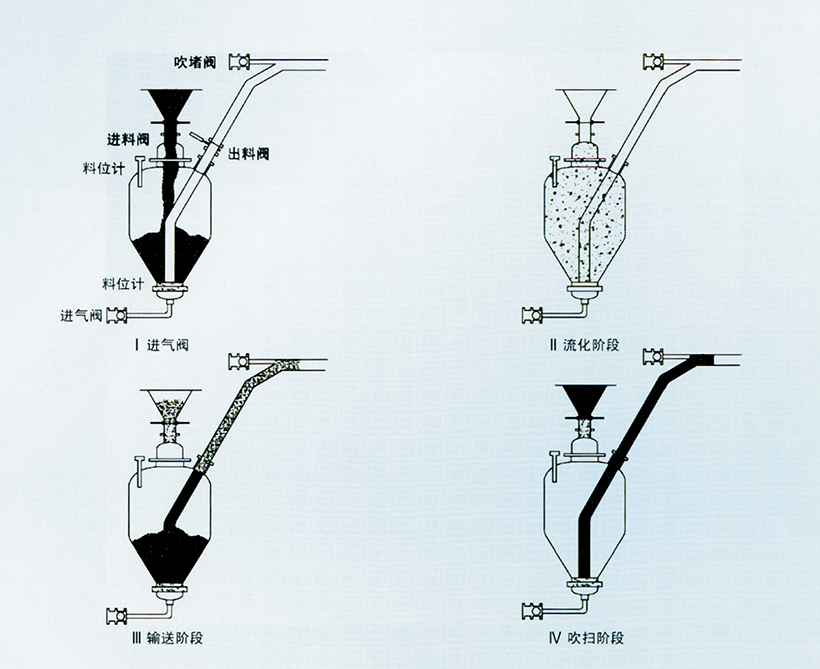

正壓濃相發送器工作原理圖：
